실습 환경 소개
curl -O https://raw.githubusercontent.com/gasida/vagrant-lab/refs/heads/main/cilium-study/6w/Vagrantfile
vagrant up현재 실습 환경은 다음과 같이 구성되어 있습니다:
- Kubernetes 1.33.4
- Cilium 1.18.1
- 가상 머신: k8s-ctr(컨트롤 플레인), k8s-w1(워커 노드)
- 각 노드: vCPU 4코어, 메모리 2560MB (기본 설정보다 상향)
- pwru 도구 설치됨 (ARM64 CPU 지원 추가)
서비스 메시 개념 소개
서비스 메시는 마이크로서비스 아키텍처에서 애플리케이션 네트워킹과 관련된 공통 관심사를 애플리케이션 코드와 분리하여 인프라 수준에서 투명하게 제공하는 기술입니다. 다양한 개발팀이 각자의 언어로 인증, 암호화, 서킷 브레이커와 같은 기능을 구현하는 것은 어렵기 때문에, 중간에 서비스 레이어를 두어 이러한 공통 기능을 제공합니다.
전통적인 마이크로서비스 환경에서는:
- 진입점에 API Gateway를 두어 외부 요청을 처리
- 하지만 내부 서비스 간의 통신 제어는 어려움
- 서비스 메시는 모든 서비스 간 통신 경로에 프록시를 배치하여 트래픽을 모니터링하고 제어
Cilium 서비스 메시의 특징

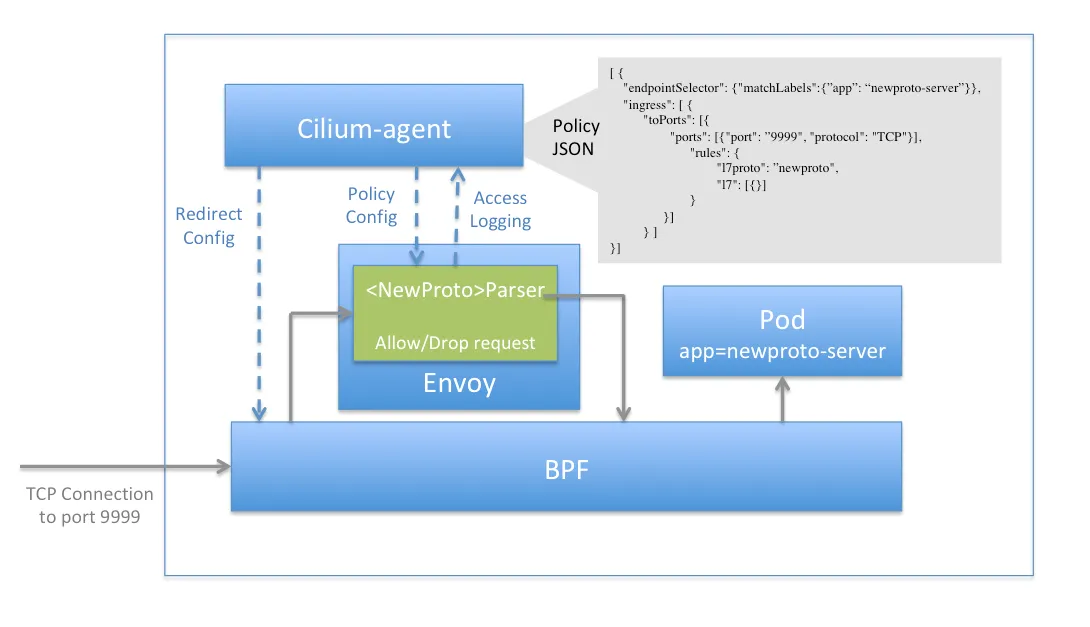

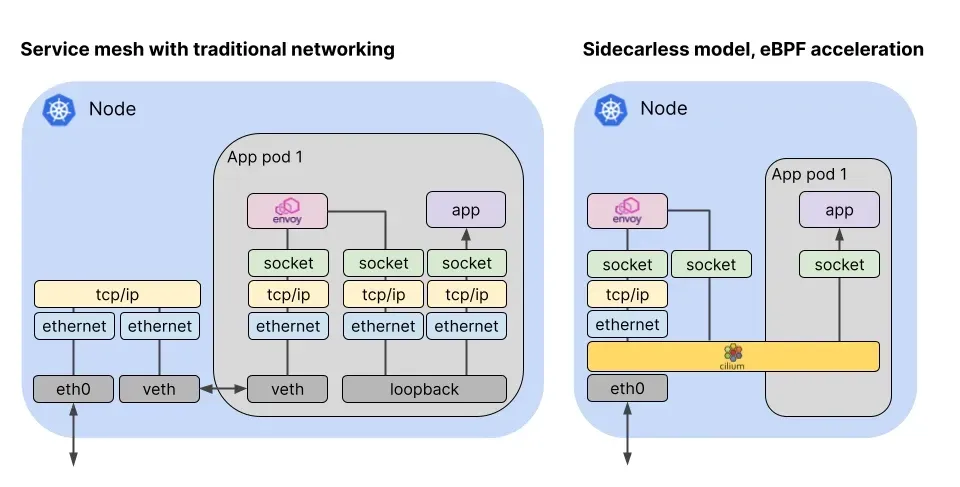

Cilium 서비스 메시는 Istio와 같은 전통적인 서비스 메시와 달리 eBPF를 활용한 접근 방식을 취합니다:
- 데이터 처리 방식:
- L3/L4 레벨 프로토콜(IP, TCP, UDP): eBPF를 사용한 커널 내 효율적인 처리
- L7 애플리케이션 레벨 프로토콜(HTTP, Kafka, gRPC, DNS): Envoy 프록시 사용
- 아키텍처 구현:
- 각 노드마다 공통의 Cilium Envoy 프록시가 배포됨
- Cilium은 CNI로서 네트워크 플랫폼 자체를 제어하는 이점 보유
- Istio Ambient 모드와 유사하지만 eBPF를 활용하는 점이 차별화됨
- 노드별 프록시를 통해 L7 기능을 제공하므로 사이드카 컨테이너가 필요 없음
Cilium이 제공하는 서비스 메시 기능
Cilium은 다음과 같은 서비스 메시 기능을 제공합니다:
- Kubernetes Ingress 지원
- Gateway API 지원
- Mutual Authentication (상호 인증, 현재 베타 상태)
- L7 Traffic Management (L7 트래픽 관리)
Kubernetes Ingress 지원
Cilium은 표준 Kubernetes Ingress 리소스를 지원하며, ingressClassName: cilium 설정으로 사용할 수 있습니다.
로드밸런서 모드
Cilium Ingress는 두 가지 로드밸런서 모드를 제공합니다:
- shared: 모든 Ingress 리소스가 하나의 로드밸런서 설정을 공유 (기본값)
- dedicated: 각 Ingress마다 전용 로드밸런서 생성
모드 변경 시 Ingress 리소스에 새로운 로드밸런서 IP가 할당되어 기존 연결이 종료될 수 있습니다.
필수 조건
- NodePort 활성화 (
nodePort.enabled=true) 또는 kube-proxy 대체 기능 활성화 (kubeProxyReplacement=true) - L7 프록시 활성화 (
l7Proxy=true, 기본적으로 활성화됨) - 기본적으로 LoadBalancer 타입 서비스 필요, 또는 직접 Cilium L7 프록시를 호스트 네트워크에 노출
다른 Ingress 컨트롤러와의 차이점
Cilium Ingress의 가장 큰 특징은 CNI와 긴밀하게 통합되어 있다는 점입니다:
- 전통적인 Ingress 컨트롤러는 Deployment나 DaemonSet으로 배포되고 LoadBalancer 서비스로 노출됨
- Cilium Ingress는 모든 노드에 트래픽 처리 기능 제공
- 트래픽이 서비스 포트에 도착하면 eBPF 코드가 투명하게 가로채어 TPROXY 커널 기능을 통해 Envoy로 전달
- 커널의 TPROXY 기능 덕분에 원본 소스 IP/포트를 유지한 채 Envoy가 트래픽을 처리
Cilium Ingress 설정 확인
현재 환경에서 Cilium Ingress 구성 확인:
cilium config view | grep -E '^loadbalancer|l7'출력 결과를 통해 L7 프록시가 활성화되었고, Envoy를 백엔드로 사용하고 있으며, 로드밸런싱 알고리즘이 round_robin으로 설정된 것을 확인할 수 있습니다.
Ingress 예약 IP 확인
각 노드의 Cilium Agent는 Ingress 처리를 위한 내부 IP를 예약합니다:
kubectl exec -it -n kube-system ds/cilium -- cilium ip list | grep ingressCilium Envoy 확인
kubectl get ds -n kube-system cilium-envoy -owide
kubectl get pod -n kube-system -l k8s-app=cilium-envoy -owide각 노드마다 cilium-envoy 파드가 배포되어 있으며, 이들은 9964 포트를 통해 통신하고 호스트 파일 시스템의 여러 경로를 마운트합니다.
LB-IPAM 설정
외부 접근을 위한 로드밸런서 IP 풀 설정:
cat << EOF | kubectl apply -f -
apiVersion: "cilium.io/v2"
kind: CiliumLoadBalancerIPPool
metadata:
name: "cilium-lb-ippool"
spec:
blocks:
- start: "192.168.10.211"
stop: "192.168.10.215"
EOFL2 Announcement 정책 설정으로 해당 IP들을 네트워크에 알림:
cat << EOF | kubectl apply -f -
apiVersion: "cilium.io/v2alpha1"
kind: CiliumL2AnnouncementPolicy
metadata:
name: policy1
spec:
interfaces:
- eth1
externalIPs: true
loadBalancerIPs: true
EOFHTTP Ingress 예제
Bookinfo 애플리케이션을 위한 기본 Ingress 구성:
cat << EOF | kubectl apply -f -
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: basic-ingress
namespace: default
spec:
ingressClassName: cilium
rules:
- http:
paths:
- backend:
service:
name: details
port:
number: 9080
path: /details
pathType: Prefix
- backend:
service:
name: productpage
port:
number: 9080
path: /
pathType: Prefix
EOF이 설정으로 /details 경로는 details 서비스로, 루트 경로(/)는 productpage 서비스로 라우팅됩니다.
Ingress 상태를 확인하면 LoadBalancer IP가 할당된 것을 볼 수 있습니다:
kubectl get ingressNAME CLASS HOSTS ADDRESS PORTS AGE
basic-ingress cilium * 192.168.10.211 80 33s트래픽 검증:
curl -so /dev/null -w "%{http_code}\n" http://$LBIP/
curl -so /dev/null -w "%{http_code}\n" http://$LBIP/details/1
curl -so /dev/null -w "%{http_code}\n" http://$LBIP/ratingsHubble을 통해 트래픽 모니터링:
cilium hubble port-forward&
hubble observe -f -t l7트래픽 흐름 분석
TCP 덤프를 통해 실제 트래픽 흐름을 분석할 수 있습니다:
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- \
sudo tcpdump -l --immediate-mode -vv -s 0 '(((ip[2:2] - ((ip[0]&0xf)<<2)) - ((tcp[12]&0xf0)>>2)) != 0) and not (port 53)'주요 특징:
- 외부 클라이언트 IP는 X-Forwarded-For 헤더에 보존됨
- 노드 간 통신에서는 원래 소스 IP가 보존되거나 적절히 변환됨
- Envoy가 프록시로서 트래픽을 처리하고 있음을 확인할 수 있음
Nginx Ingress와 Cilium Ingress 공존
Cilium Ingress와 Nginx Ingress 컨트롤러는 같은 클러스터에서 공존할 수 있습니다:
cat << EOF | kubectl apply -f -
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: webpod-ingress-nginx
namespace: default
spec:
ingressClassName: nginx
rules:
- host: nginx.webpod.local
http:
paths:
- backend:
service:
name: webpod
port:
number: 80
path: /
pathType: Prefix
EOF각 Ingress 리소스는 ingressClassName을 통해 어떤 컨트롤러를 사용할지 지정합니다.
Dedicated 모드 Ingress
특정 Ingress에 전용 로드밸런서를 할당할 수 있습니다:
cat << EOF | kubectl apply -f -
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: webpod-ingress
namespace: default
annotations:
ingress.cilium.io/loadbalancer-mode: dedicated
spec:
ingressClassName: cilium
rules:
- http:
paths:
- backend:
service:
name: webpod
port:
number: 80
path: /
pathType: Prefix
EOFdedicated 모드로 설정된 Ingress는 cilium-ingress-webpod-ingress라는 전용 LoadBalancer 서비스를 생성합니다.
Ingress Network Policy
Cilium은 클러스터 전체에 적용되는 네트워크 정책을 설정할 수 있습니다:
cat << EOF | kubectl apply -f -
apiVersion: "cilium.io/v2"
kind: CiliumClusterwideNetworkPolicy
metadata:
name: "external-lockdown"
spec:
description: "Block all the traffic originating from outside of the cluster"
endpointSelector: {}
ingress:
- fromEntities:
- cluster
EOF특정 IP에서의 접속을 허용하는 정책:
cat << EOF | kubectl apply -f -
apiVersion: "cilium.io/v2"
kind: CiliumClusterwideNetworkPolicy
metadata:
name: "allow-cidr"
spec:
description: "Allow all the traffic originating from a specific CIDR"
endpointSelector:
matchExpressions:
- key: reserved:ingress
operator: Exists
ingress:
- fromCIDRSet:
- cidr: 192.168.10.200/32
- cidr: 127.0.0.1/32
EOFTLS 인증서를 사용한 Ingress
mkcert 도구를 사용해 로컬 개발용 인증서를 생성하고 적용하기:
apt install mkcert -y
mkcert '*.cilium.rocks'
kubectl create secret tls demo-cert --key=_wildcard.cilium.rocks-key.pem --cert=_wildcard.cilium.rocks.pem인증서 내용 확인:
openssl x509 -in _wildcard.cilium.rocks.pem -text -nooutTLS를 사용한 Ingress 예제:
cat << EOF | kubectl apply -f -
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: tls-ingress
namespace: default
spec:
ingressClassName: cilium
rules:
- host: webpod.cilium.rocks
http:
paths:
- backend:
service:
name: webpod
port:
number: 80
path: /
pathType: Prefix
- host: bookinfo.cilium.rocks
http:
paths:
- backend:
service:
name: details
port:
number: 9080
path: /details
pathType: Prefix
- backend:
service:
name: productpage
port:
number: 9080
path: /
pathType: Prefix
tls:
- hosts:
- webpod.cilium.rocks
- bookinfo.cilium.rocks
secretName: demo-cert
EOF시스템 신뢰 저장소에 CA 추가:
mkcert -installHTTPS 요청 테스트:
curl -s --resolve bookinfo.cilium.rocks:443:${LBIP} https://bookinfo.cilium.rocks/details/1 | jqGateway API 지원
Gateway API는 Ingress API의 개선된 버전으로, 더 풍부한 기능과 유연성을 제공합니다.
Gateway API의 주요 특징
- 개선된 리소스 모델: GatewayClass, Gateway, Route(HTTPRoute, TCPRoute 등) 리소스를 통해 세분화된 라우팅 설정
- 프로토콜 독립적: HTTP뿐만 아니라 TCP, UDP, TLS 등 다양한 프로토콜 지원
- 강화된 보안: TLS 구성 및 더 세밀한 액세스 제어
- 교차 네임스페이스 지원: 다른 네임스페이스의 서비스로 트래픽 라우팅 가능
- 확장성: 사용자 정의 리소스 및 정책으로 쉽게 확장 가능
- 역할 지향적: 클러스터 운영자, 애플리케이션 개발자, 보안 팀 간의 책임 분리
Cilium Gateway API 설정
Ingress 컨트롤러를 비활성화하고 Gateway API를 활성화:
helm upgrade cilium cilium/cilium --version 1.18.1 --namespace kube-system --reuse-values \
--set ingressController.enabled=false --set gatewayAPI.enabled=trueGateway API CRD 설치:
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.0/config/crd/standard/gateway.networking.k8s.io_gatewayclasses.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.0/config/crd/standard/gateway.networking.k8s.io_gateways.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.0/config/crd/standard/gateway.networking.k8s.io_httproutes.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.0/config/crd/standard/gateway.networking.k8s.io_referencegrants.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.0/config/crd/standard/gateway.networking.k8s.io_grpcroutes.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.0/config/crd/experimental/gateway.networking.k8s.io_tlsroutes.yaml설정 확인:
cilium config view | grep gateway-apiGateway 예제
HTTP Gateway 및 Route 생성:
cat << EOF | kubectl apply -f -
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
name: my-gateway
spec:
gatewayClassName: cilium
listeners:
- protocol: HTTP
port: 80
name: web-gw
allowedRoutes:
namespaces:
from: Same
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
name: http-app-1
spec:
parentRefs:
- name: my-gateway
namespace: default
rules:
- matches:
- path:
type: PathPrefix
value: /details
backendRefs:
- name: details
port: 9080
- matches:
- headers:
- type: Exact
name: magic
value: foo
queryParams:
- type: Exact
name: great
value: example
path:
type: PathPrefix
value: /
method: GET
backendRefs:
- name: productpage
port: 9080
EOFGateway 상태 확인:
kubectl get gatewayNAME CLASS ADDRESS PROGRAMMED AGE
my-gateway cilium 192.168.10.211 True 14sGateway 서비스와 요청 테스트:
GATEWAY=$(kubectl get gateway my-gateway -o jsonpath='{.status.addresses[0].value}')
curl --fail -s http://"$GATEWAY"/details/1 | jq헤더와 쿼리 파라미터를 이용한 고급 라우팅:
curl -v -H 'magic: foo' http://"$GATEWAY"\?great\=exampleHTTPS Gateway 예제
HTTPS Gateway 및 Route 설정:
cat << EOF | kubectl apply -f -
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
name: tls-gateway
spec:
gatewayClassName: cilium
listeners:
- name: https-1
protocol: HTTPS
port: 443
hostname: "bookinfo.cilium.rocks"
tls:
certificateRefs:
- kind: Secret
name: demo-cert
- name: https-2
protocol: HTTPS
port: 443
hostname: "webpod.cilium.rocks"
tls:
certificateRefs:
- kind: Secret
name: demo-cert
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
name: https-app-route-1
spec:
parentRefs:
- name: tls-gateway
hostnames:
- "bookinfo.cilium.rocks"
rules:
- matches:
- path:
type: PathPrefix
value: /details
backendRefs:
- name: details
port: 9080
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
name: https-app-route-2
spec:
parentRefs:
- name: tls-gateway
hostnames:
- "webpod.cilium.rocks"
rules:
- matches:
- path:
type: PathPrefix
value: /
backendRefs:
- name: webpod
port: 80
EOFTLS Passthrough 예제
NGINX TLS 서버 설정 및 TLSRoute를 이용한 패스스루:
# NGINX 설정 생성
cat <<'EOF' > nginx.conf
events {
}
http {
log_format main '$remote_addr - $remote_user [$time_local] $status '
'"$request" $body_bytes_sent "$http_referer" '
'"$http_user_agent" "$http_x_forwarded_for"';
access_log /var/log/nginx/access.log main;
error_log /var/log/nginx/error.log;
server {
listen 443 ssl;
root /usr/share/nginx/html;
index index.html;
server_name nginx.cilium.rocks;
ssl_certificate /etc/nginx-server-certs/tls.crt;
ssl_certificate_key /etc/nginx-server-certs/tls.key;
}
}
EOF
kubectl create configmap nginx-configmap --from-file=nginx.conf=./nginx.conf
# NGINX 서버 및 서비스 배포
cat << EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
name: my-nginx
labels:
run: my-nginx
spec:
ports:
- port: 443
protocol: TCP
selector:
run: my-nginx
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: my-nginx
spec:
selector:
matchLabels:
run: my-nginx
replicas: 1
template:
metadata:
labels:
run: my-nginx
spec:
containers:
- name: my-nginx
image: nginx
ports:
- containerPort: 443
volumeMounts:
- name: nginx-config
mountPath: /etc/nginx
readOnly: true
- name: nginx-server-certs
mountPath: /etc/nginx-server-certs
readOnly: true
volumes:
- name: nginx-config
configMap:
name: nginx-configmap
- name: nginx-server-certs
secret:
secretName: demo-cert
EOF
# Gateway와 TLSRoute 생성
cat << EOF | kubectl apply -f -
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
name: cilium-tls-gateway
spec:
gatewayClassName: cilium
listeners:
- name: https
hostname: "nginx.cilium.rocks"
port: 443
protocol: TLS
tls:
mode: Passthrough
allowedRoutes:
namespaces:
from: All
---
apiVersion: gateway.networking.k8s.io/v1alpha2
kind: TLSRoute
metadata:
name: nginx
spec:
parentRefs:
- name: cilium-tls-gateway
hostnames:
- "nginx.cilium.rocks"
rules:
- backendRefs:
- name: my-nginx
port: 443
EOFTLS Passthrough 테스트:
GATEWAY=$(kubectl get gateway cilium-tls-gateway -o jsonpath='{.status.addresses[0].value}')
curl -v --resolve "nginx.cilium.rocks:443:$GATEWAY" "https://nginx.cilium.rocks:443"Mutual Authentication (베타)
Cilium의 상호 인증(Mutual Authentication) 기능은 서비스 간 통신에서 mTLS 기반 인증을 제공합니다. 이 기능은 현재 베타 상태입니다.
특징
Cilium의 상호 인증은 다음과 같은 특징을 가집니다:
- 대역 외(out-of-band) 상호 인증 핸드셰이크를 통한 효율적인 처리
- SPIFFE(Secure Production Identity Framework for Everyone)를 사용한 ID 관리
- 암호화와 함께 사용 시 종단 간 보안 제공
SPIFFE와 SPIRE 소개
SPIFFE는 동적이고 이질적인 환경에서 워크로드에 신뢰할 수 있는 ID를 제공하는 프레임워크입니다:
- SPIFFE ID:
spiffe://trust.domain/path/with/encoded/info형식의 URI - SPIRE: SPIFFE의 참조 구현체로, 서버와 에이전트 구조로 구성
Cilium은 SPIRE와 통합하여 워크로드 신원을 관리합니다:
- 중앙 SPIRE 서버가 신뢰의 루트 역할
- 노드별 SPIRE 에이전트가 워크로드의 ID 요청을 검증
- SVID(SPIFFE Verifiable Identity Document)를 통한 신원 증명
설정
Cilium에서 상호 인증 활성화:
helm upgrade cilium cilium/cilium --version 1.18.1 --namespace kube-system --reuse-values \
--set authentication.mutual.spire.enabled=true --set authentication.mutual.spire.install.enabled=true설정 확인:
cilium config view | grep mesh-authSPIRE 서버와 에이전트 확인:
kubectl get all -n cilium-spire
kubectl exec -n cilium-spire spire-server-0 -c spire-server -- \
/opt/spire/bin/spire-server healthcheck스타워즈 데모 애플리케이션에 상호 인증 적용
기본 데모 애플리케이션 배포:
kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/HEAD/examples/minikube/http-sw-app.yaml
kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/HEAD/examples/minikube/sw_l3_l4_policy.yaml기본 통신 테스트:
kubectl exec tiefighter -- \
curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing상호 인증이 필요한 네트워크 정책 적용:
cat << EOF | kubectl apply -f -
apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
name: "rule1"
spec:
description: "Mutual authentication enabled L7 policy"
endpointSelector:
matchLabels:
org: empire
class: deathstar
ingress:
- fromEndpoints:
- matchLabels:
org: empire
authentication:
mode: "required"
toPorts:
- ports:
- port: "80"
protocol: TCP
rules:
http:
- method: "POST"
path: "/v1/request-landing"
EOF정책 적용 후 테스트:
kubectl exec tiefighter -- \
curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing상호 인증 과정에서 발생하는 로그 확인:
CILIUM_KIND_WORKER=$(kubectl -n kube-system get pods -l k8s-app=cilium -o jsonpath='{.items[?(@.spec.nodeName=="kind-worker")].metadata.name}')
kubectl -n kube-system -c cilium-agent logs $CILIUM_KIND_WORKER --timestamps=true | grep "Policy is requiring authentication\|Validating Server SNI\|Validated certificate\|Successfully authenticated"SPIFFE ID 및 인증서 확인
SPIRE 서버에 등록된 ID 확인:
kubectl exec -n cilium-spire spire-server-0 -c spire-server -- \
/opt/spire/bin/spire-server entry show -parentID spiffe://spiffe.cilium/ns/cilium-spire/sa/spire-agent데모 애플리케이션의 SPIFFE ID 확인:
IDENTITY_ID=$(kubectl get cep -l app.kubernetes.io/name=deathstar -o=jsonpath='{.items[0].status.identity.id}')
kubectl exec -n cilium-spire spire-server-0 -c spire-server -- \
/opt/spire/bin/spire-server entry show -spiffeID spiffe://spiffe.cilium/identity/$IDENTITY_IDL7-Aware Traffic Management
Cilium은 Envoy를 사용하여 L7(애플리케이션 계층) 트래픽을 관리하고 다양한 고급 기능을 제공합니다.
설정 활성화
helm upgrade cilium cilium/cilium --version 1.18.1 --namespace kube-system --reuse-values \
--set ingressController.enabled=true --set gatewayAPI.enabled=false \
--set envoyConfig.enabled=true --set loadBalancer.l7.backend=envoy샘플 애플리케이션 배포
kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/1.18.1/examples/kubernetes/servicemesh/envoy/test-application.yamlL7 정책 적용
HTTP 요청에 대한 L7 정책 적용:
kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/1.18.1/examples/kubernetes/servicemesh/envoy/client-egress-l7-http.yaml이 정책은 특정 HTTP 경로와 메서드만 허용합니다. 정책 적용 후에는 허용되지 않은 경로에 대한 요청이 403 Forbidden으로 거부됩니다.
L7 로드밸런싱 및 URL 재작성
CiliumClusterwideEnvoyConfig를 통해 고급 트래픽 관리 기능 설정:
kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/1.18.1/examples/kubernetes/servicemesh/envoy/envoy-traffic-management-test.yaml이 구성은 다음 기능을 제공합니다:
- 두 백엔드 서비스(echo-service-1, echo-service-2) 간에 50/50 로드밸런싱
/foo경로를/로 재작성하는 URL 재작성 규칙
이로 인해 기존에 404 Not Found가 반환되던 /foo 경로가 정상 응답을 반환합니다.
Envoy 트래픽 모니터링
Hubble을 통해 HTTP 트래픽 상세 정보 확인:
hubble observe --protocol http --from-pod default/tiefighter -o jsonpb | \
head -n 1 | jq '.flow.l7'X-Request-Id를 사용한 요청 추적:
# 요청 기록
hubble observe --namespace default --protocol http -o jsonpb > flows.json
# 특정 요청 ID로 흐름 추적
REQUEST_ID=$(cat flows.json | jq -r '.flow | select(.source.labels[0]=="k8s:app.kubernetes.io/name=tiefighter" and .traffic_direction=="EGRESS") .l7.http.headers[] | select(.key=="X-Request-Id") .value' | head -n1)
# 동일한 요청 ID를 가진 모든 흐름 표시
cat flows.json | \
jq 'select(.flow.l7.http.headers[] | .value == "'$REQUEST_ID'") .flow | {src_label: .source.labels[0], dst_label: .destination.labels[0], traffic_direction, type: .l7.type, time}'이 분석을 통해 요청의 전체 생명주기를 추적할 수 있습니다.
'Work > 개발 노트' 카테고리의 다른 글
| 보안 검수, 이제 AWS Security Agent로 자동화 하자! (0) | 2026.04.24 |
|---|---|
| [Cilium study] 5주차 - BGP Control Plane (0) | 2025.08.15 |
| [Cilium study] 4주차 - Networking - 노드에 파드들간 통신 및 외부 노출 (2) | 2025.08.09 |
| [Cilium study] 3주차 - Cilium Neworking (5) | 2025.08.02 |
| [Cilium study] 2주차 - Observability (3) | 2025.07.26 |
댓글
